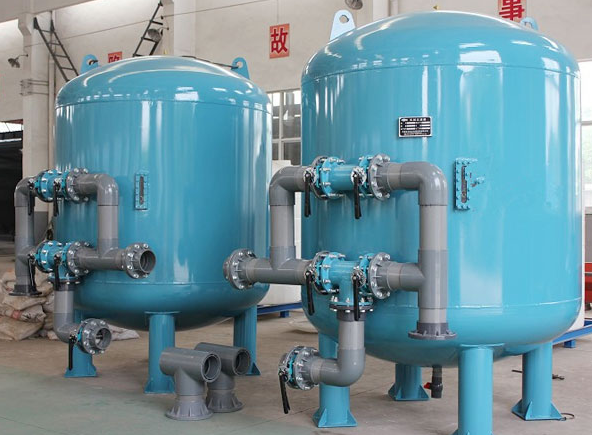

多介質過濾器結構
適宜成層狀的無煙煤、砂、細碎的石榴石或其他材料為床層構成。床的頂層有最輕和最粗品級材料構成，最重和最細品級的材料位于床層的底部。多介質過濾器一般是上方為入口開始過濾，下方為出口排出過濾后的水質。多介質過濾器的濾層設計濾料一般要考慮粒徑要求下層濾料粒徑小于上層濾料粒徑，以保證下層濾料的有效性和充分利用。上層的密度要小，以保證反洗之后分層復原。上層濾料起粗濾作用，阻力小，水頭損失下，下層濾料起精濾作用，截污能力強。
過濾器材質：不銹鋼304、不銹鋼316、Q235(A3)碳鋼
防腐措施：內涂環氧樹脂、內襯橡膠、內襯玻璃鋼
布水方式：上布水：吊籃濾網、擋板、母支管、隔板布水
下布水：不銹鋼管式、隔板(平板)水帽、穹形板
規格尺寸：φ200mm～φ3500mm
工作壓力：0.1MPa～0.6 MPa
工作溫度：常溫
過濾流速：8 m/h～12m/h
進水濁度：≤5mg/L
反清洗強度：9～12L/S•m2
反沖洗時間：4-6分鐘
濾料層高：1000-1200mm
單臺流量：0.5 m3/h～115m3/h
多介質過濾器工作原理
含有懸浮物顆粒的水與絮凝劑充分混合，使水中形成膠體顆粒的雙電層被壓縮。當膠體顆粒流過多介質過濾器的濾料層時，濾料縫隙對懸浮物起篩濾作用使懸浮物易于吸附在濾料表面。當在濾料表層截留了一定量的污物形成濾膜，隨時間推移過濾器的前后壓差將會升高，直至失效。此時需要利用逆向水流反洗濾料，使過濾器內石英砂及無煙煤層懸浮松動，從而使粘附于石英砂及無煙煤表面的截留物剝離并被水流帶走，恢復過濾功能。本工程中使用的雙層濾料是在過濾層上部放置較輕的大顆粒無煙煤，下部為大比重的小顆粒石英砂，這樣可以充分發揮整個濾層的效率、提高截污能力。
